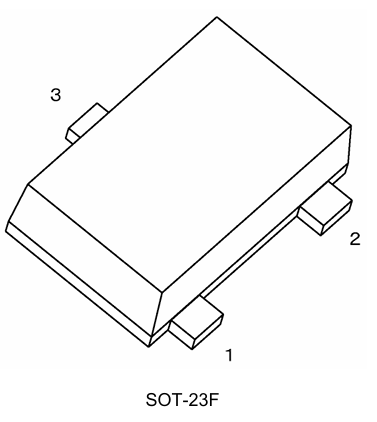

TOSHIBA(東芝)-SSM3J331R

1.SSM3J331R應用

? 電源管理開關

2.SSM3J331R特性

（1)1.5V 柵極驅動電壓
（2）低漏源導通電阻：
RDS（ON） = 150 mΩ （最大值）（@VGS = -1.5 V）
RDS（ON） = 100 mΩ（最大值）（@VGS = -1.8 V）
RDS（ON） = 75 mΩ（最大值）（@VGS = -2.5 V）
RDS（ON） = 55 mΩ（最大值）（@VGS = -4.5 V）

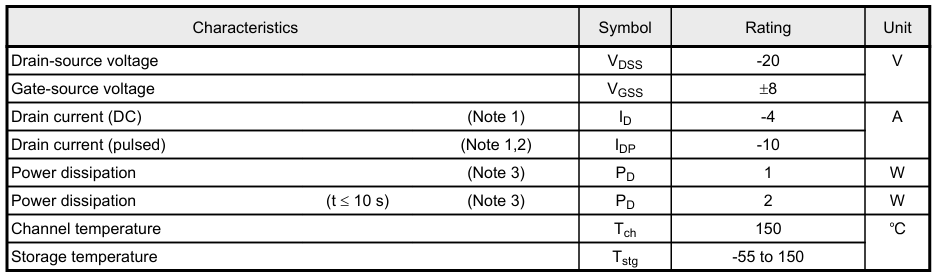

3.SSM3J331R絕對最大額定值（注）（除非另有說明，否則 Ta = 25）

注：在重負載下連續使用（例如施加高溫/電流/電壓和溫度的顯著變化等）可能會導致本產品的可靠性顯著下降，即使使用條件（即工作溫度/電流/電壓等）在絕對最大額定值范圍內。請?jiān)诓榭礀|芝半導體可靠性手冊（“處理注意事項”/“降額概念和方法”）和各個可靠性數據（即可靠性測試報告和估計故障率等）后設計適當?shù)目煽啃浴Ｗ?1：確保通道溫度不超過 150。注 2：脈沖寬度（PW） ≤ 10 ms，占空≤比 1% 注 3：安裝在 FR4 板上的器件。（25.4 mm × 25.4 mm × 1.6 mm，銅墊：645 mm2）

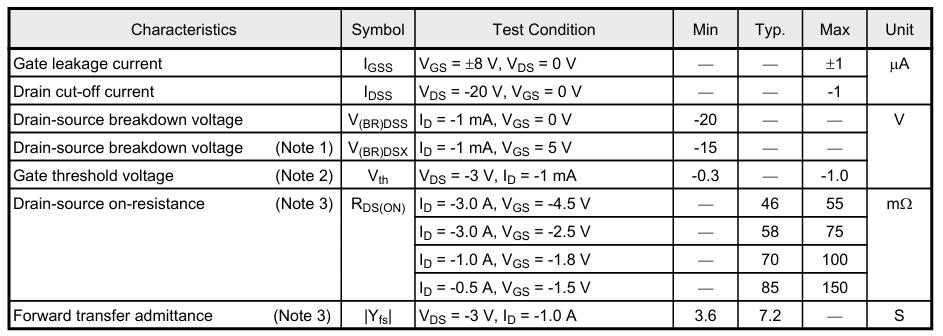

4.SSM3J331R靜態特性（Ta = 25 除非另有說明）

注 1：如果在柵極和源之間施加反向偏置，則該器件進入 V（BR）DSX 模式。請注意，在此模式下，漏極擊穿電壓會降低。注 2：設 Vth 為施加在柵極和源極之間的電壓，該電壓導致漏極電流（ID）低于（本器件為 -1 mA）。然后，對于正常的開關操作，VGS（ON）必須高于 Vth，VGS（OFF）必須低于 Vth。此關系可以表示為：VGS（OFF） < Vth < VGS（ON）。使用設備時請考慮這一點。注 3：脈沖測量。
