SSM3J133TU

1.SSM3J133TU電源管理開關應用

 ? 1.5V 驅動

 ? 低導通電阻：

 RDS（ON） = 88.4 mΩ（最大值） （@VGS = -1.5 V）

RDS（ON） = 56.0 mΩ（最大值） （@VGS = -1.8 V）

 RDS（ON） = 39.7 mΩ（最大值） （@VGS = -2.5 V）

 RDS（ON） = 29.8 mΩ（最大值） （@VGS = -4.5 V）

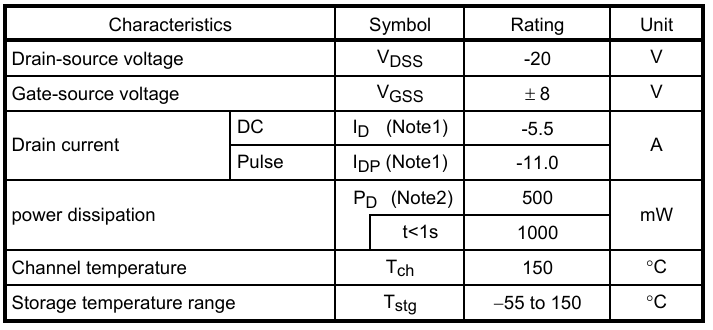

2.SSM3J133TU絕對最大額定值 （Ta = 25°C）

注：在重負載下連續使用（例如施加高溫/電流/電壓和溫度的顯著變化等）可能會導致本產品的可靠性顯著下降，即使使用條件（即工作溫度/電流/電壓等）在絕對最大額定值范圍內。請在查看東芝半導體可靠性手冊（“處理注意事項”/“降額概念和方法”）和各個可靠性數據（即可靠性測試報告和估計故障率等）后設計適當?shù)目煽啃浴Ｗ?：使用過程中通道溫度不應超過 150°C。注 2：安裝在 FR4 板上（25.4 mm × 25.4 mm × 1.6 mm，銅焊盤：645 mm2）

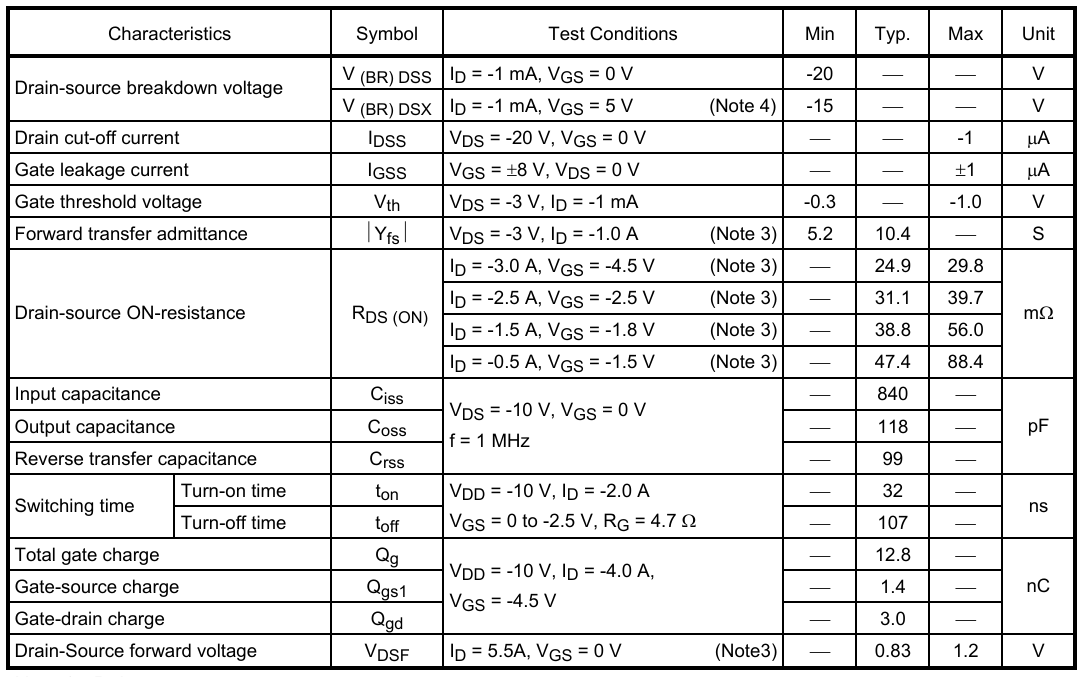

3.SSM3J133TU電氣特性 （Ta = 25°C）

注 3：脈沖測試注 4：如果在柵極和源之間施加正向偏置，該器件將進入 V（BR）DSX 模式。請注意，在此模式下，漏源擊穿電壓會降低。
