TC78B009FTG

TC78B009FTG

作者：網站管理員    發布時間：2024-06-17    瀏覽次數：

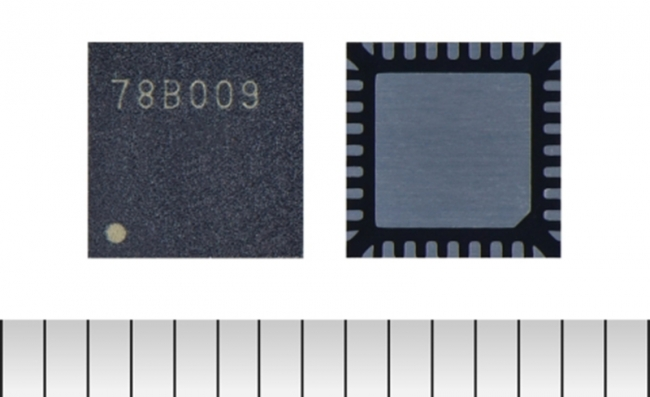

Toshiba TC78B009FTG電機控制IC

Toshiba TC78B009FTG電機控制IC采用無傳感器脈沖寬度調制（PWM）前置驅動器，用于三相無刷電機。TC78B009FTG電機的速度可通過選擇PWM占空比、模擬電壓和I2C進行控制。該IC無需外部MCU即可進行閉環速度控制，因為速度由內置非易失性存儲器 (NVM) 控制。TC78B009FTG無刷電機的工作電壓范圍為5.5V至27V，溫度范圍為-40°C至105°C。該TC78B009FTG IC與六個外部MOSFET逆變器搭配使用，驅動輸出范圍寬的無傳感器電機。典型應用包括服務器的冷卻風扇、便攜式真空電機、泵和鼓風機。

特性

  • 無傳感器PWM驅動
  • 能夠驅動Δ
  • 用于高側和低側N通道MOSFET驅動的前置驅動器
  • 8級可選柵極驅動電流
  • 內置閉環速度控制，具有可調速度曲線。
  • 通過模擬電壓、PWM占空比或I2C進行電機速度控制
  • 鎖定保護
  • 小型QFN36封裝

規范

  • 工作電壓范圍：5.5V至27V
  • 工作溫度范圍：-40°C至+105°C
  • 直流輸出電流為 240 mA
  • 功耗（PD）：4.1W

應用

  • 風扇
  • 泵
  • 便攜式真空電機
  • 鼓風機

框圖

框圖 - Toshiba TC78B009FTG電機控制IC
