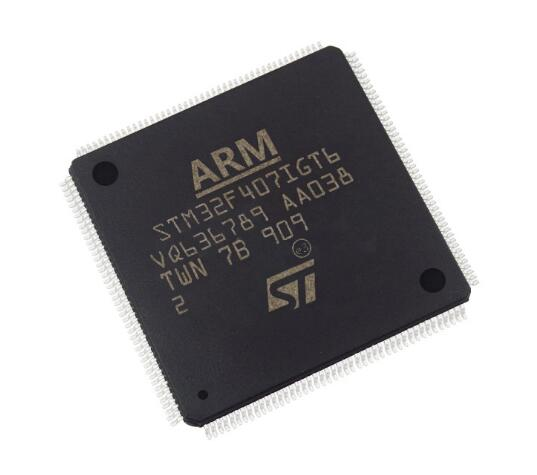

該STM32F407IGT6是STM32F4系列 32 位微控制器的一部分。它的儲存溫度范圍為 -65 °C 至 + 150 °C，采用 LQFP-176 封裝。

STM32F407 系列基于高性能 ARM®Cortex-M4F? 32 位 RISC 內核，工作頻率高達 168 MHz。Cortex-M4F 內核具有浮點單元 （FPU） 單精度，支持所有 ARM 單精度數據處理指令和數據類型。它還實現了一整套 DSP 指令和內存保護單元 （MPU），從而增強了應用安全性。

特征：

• 記憶：
  • 高達 1 MB 的閃存
  • 高達 192+4 KB 的 SRAM，包括 64 KB 的 CCM（內核耦合存儲器）數據 RAM
  • 靈活的靜態存儲器控制器，支持緊湊型閃存、SRAM、PSRAM和NAND存儲器
• LCD 并行接口，8080/6800 模式
• 時鐘、復位和電源管理：
  • 1.8 V至3.6 V應用電源和I/O
  • POR、PDR、PVD 和 BOR
  • 4 至 26 MHz 晶體振蕩器
  • 內部 16 MHz 工廠調整 RC（精度為 1%）
  • 32 kHz振蕩器，用于RTC校準
  • 內部 32 kHz RC，帶校準
• 低功耗
  • 睡眠、停止和待機模式
  • 用于 RTC 的 VBAT 電源、20×32 位備份寄存器 + 可選的 4 KB 備份 SRAM
• 3×12位、2.4 MSPS A/D轉換器：在三重交錯模式下，多達24個通道和7.2 MSPS
• 2×12 位 D/A 轉換器
• 通用 DMA：具有 FIFO 和突發支持的 16 流 DMA 控制器
• 調試模式：
  • 串行線調試（SWD）和JTAG接口
  • Cortex-M4F 嵌入式跟蹤宏單元?
• 多達 140 個具有中斷功能的 I/O 端口：
  • 多達 136 個快速 I/O，頻率高達 84 MHz
  • 多達 138 個 5 V 容限 I/O
