STMicroelectronics POWERSTEP01 控制器

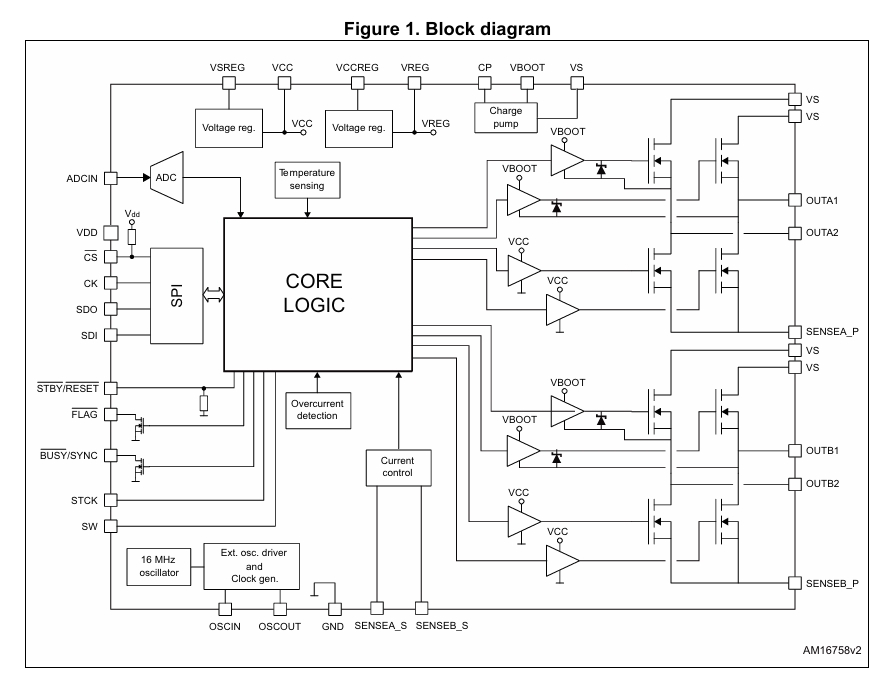

STMicroelectronics POWERSTEP01 控制器和 MOSFET 是一種系統級封裝，集成了 8 個 N 通道 16mΩ MOSFET，用于高達 85V 的步進應用，并帶有一個 SPI 可編程控制器。STMicroelectronics powerSTEP01 控制器和 MOSFET 通過速度曲線生成和定位計算提供對運動的全數字控制。該器件集成了雙通道低電阻DS（開）全橋，帶嵌入式非耗散過流保護。 POWERSTEP01該器件可在電壓模式驅動和高級電流控制下工作，以滿足不同的應用需求。數字控制內核可以生成用戶定義的運動曲線，包括加速、減速、速度或目標位置，可通過專用寄存器集輕松編程。所有應用命令和數據寄存器，包括用于設置模擬值（即電流保護跳變點、死區時間、PWM 頻率等）的寄存器，都通過標準的 5 Mbit/s SPI 發送。一組非常豐富的保護（熱保護、低總線電壓保護、過流保護和電機失速保護）使 powerSTEP01 成為最苛刻的電機控制應用所要求的“防彈”保護裝置。
