TCR3LM25A

TCR3LM25A

作者：網站管理員    發布時間：2024-05-07    瀏覽次數：

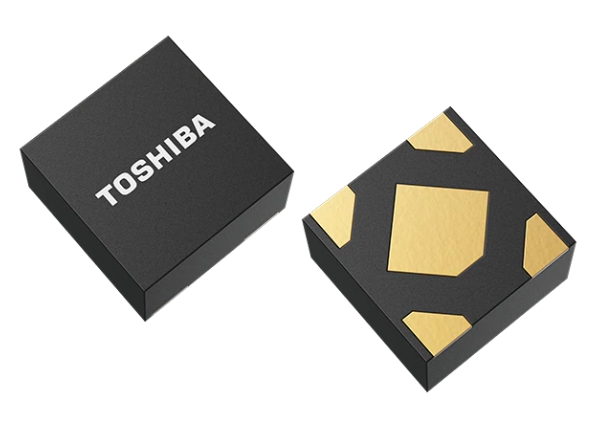

Toshiba TCR3LM 300mA 低壓差穩壓器

TCR3LM系列是CMOS通用型單輸出穩壓器， 具有開/關控制輸入， 具有低靜態電流。這些穩壓器的固定輸出電壓范圍為 0.8 V 至 5.0 V，能夠驅動高達 300 mA 的電流。它們具有過流保護、熱關斷和自動放電功能。TCR3LM 系列采用超小型塑料模具封裝 DFN4D（1.0 mm x 1.0 mm;t 0.37 mm（典型值）），具有低靜態電流（IB = 1.2 μA（典型值，IOUT = 0 mA）。TCR3LM25A由于 TCR3LM 系列可使用 0.47 μF 的小型陶瓷輸入和輸出電容器，因此這些器件非常適合需要高密度電路板組裝的便攜式應用，例如蜂窩電話。


特征

  • 超小型封裝 DFN4D （1.0 mm x 1.0 mm; t 0.37 mm（典型值））
  • 低靜態電流（IB（ON） = 1.2 μA（典型值，IOUT = 0 mA）
  • 高紋波抑制比：70dB （典型值） （0.8V） 輸出
  • 高紋波抑制比（100 Hz時為74 dB（典型值），0.8 V輸出） DFN4D
  • 可以使用陶瓷電容器（CIN = 0.47 μF， COUT = 0.47 μF）
  • 快速負載瞬態響應（2.8 V輸出時為-70/+35 mV，IOUT = 1 mA?100 mA）
  • 低壓差（VDO = 213 mV（典型值）
  • 2.8 V輸出，IOUT = 200 mA）

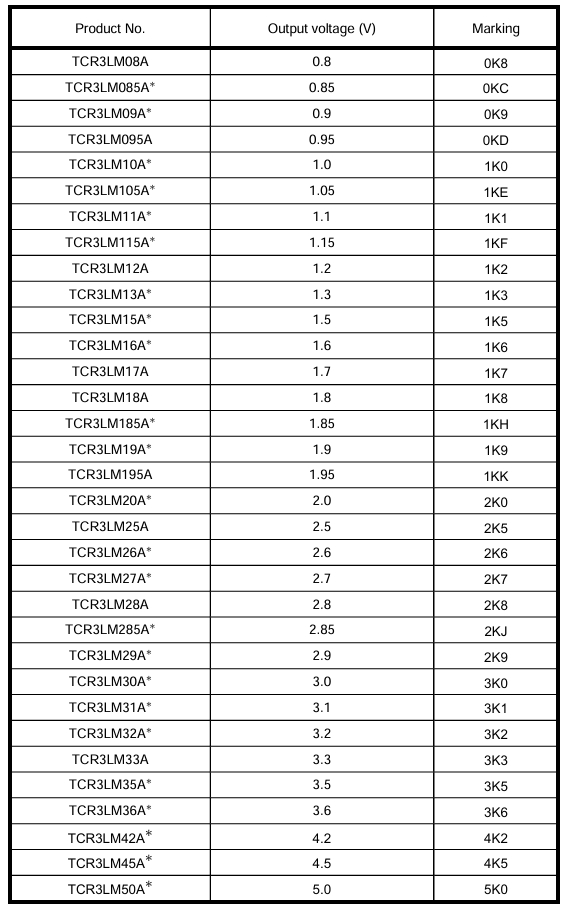

  • 寬范圍輸出電壓（VOUT = 0.8 至 5.0 V）
  • 過流保護
  • 熱關斷
  • 自動放電
  • CONTROL 和 GND 之間的下拉連接

應用

  • 為便攜式應用開發的功率IC

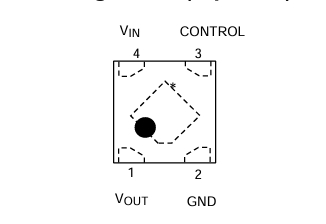

引腳分配

Toshiba TCR3UM 300mA Low Dropout Regulators

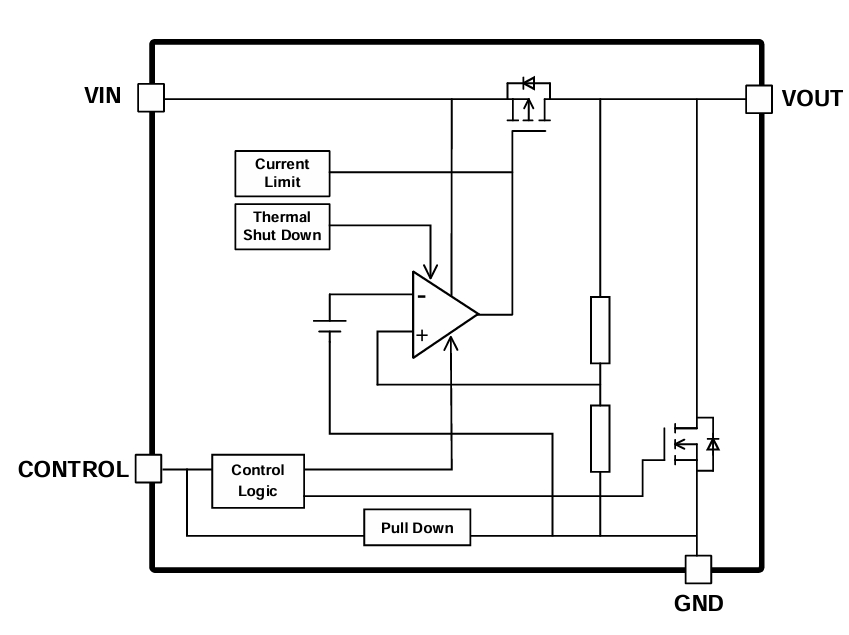

方框圖

Block Diagram - Toshiba TCR3UM 300mA Low Dropout Regulators
