TOSHIBA(東芝)-SSM3J377R

1.SSM3J377R應用程序

電源管理交換機

2.SSM3J377R特性

(1) AEC-Q101合格（請參閱可訂購零件號清單）
(2)1.5V柵極驅動電壓。
(3)低漏源電阻：
RDS（ON）= 240 mΩ（最大）（@VGS=-1.5V）
RDS（ON）=168 mΩ（最大）（@VGS=-1.8V）
RDS（ON）=123 mΩ（最大）（@VGS=-2.5V）
RDS（ON）=93 mΩ（最大）（@VGS=-4.5V）

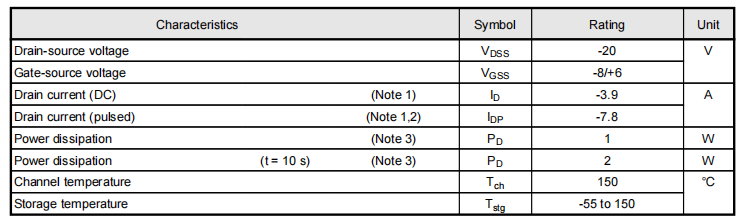

3.SSM3J377R絕對最大額定值（注）（除非另有規定，Ta=25?C）

注：在重負載下連續使用（如應用高溫/電流/電壓和溫度的顯著變化等）即使有運行條件（即運行溫度/電流/電壓等），也可能導致該產品的可靠性顯著降低。在絕對最大評級范圍內。請在審查東芝半導體可靠性手冊（“處理注意事項”/“降低概念和方法”）和個別可靠性數據（即可靠性測試報告和估計故障率等）后，設計適當?shù)目煽啃浴Ｗ?：確保通道溫度不超過150?C。注2：脈沖寬度（PW）≤10 ms，占空比≤1%注3：安裝在FR4電路板上的設備。（25.4 mm×25.4 mm×1.6 mm，銅墊： 645 mm2）

注：本裝置中的mosfet對靜電放電很敏感。操作該設備時，應保護工作臺、操作人員、焊鐵等物體進行防靜電放電。注：通道到環境的熱阻Rth（ch-a）和功耗PD根據板材料、板面積、板厚度和墊面積而不同。在使用此設備時，一定要充分考慮散熱因素。

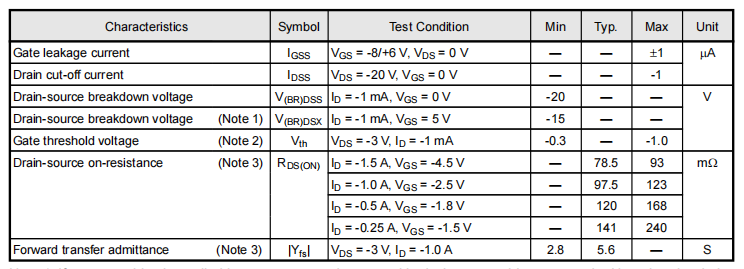

4.SSM3J377R靜態特性（塔=25?C，除非另有規定）

注1：如果在柵極和源之間施加反向偏置，該設備將進入V（BR）DSX模式。注意，在此模式下，排水管擊穿電壓降低。注2：設V為柵極和源極之間施加的電壓，導致漏極電流（ID）以下（該設備為-1mA）。然后，對于正常的切換操作，VGS（ON）必須高于Vth，并且VGS（OFF）必須低于Vth。這種關系可以表示為： VGS（OFF）< Vth < VGS（ON）。在使用該設備時要考慮到這一點。注3：脈沖測量。
