SSM3J356R

SSM3J356R

作者:網站管理員    發布時間:2024-09-11    瀏覽次數:

TOSHIBA(東芝)-SSM3J356R

1.SSM3J356R應用

? 電源管理開關

2.SSM3J356R特性

(1)4 V 柵極驅動電壓。
(2)低漏源導通電阻 :
RDS(ON) = 400 mΩ(最大值) (@VGS = -4.0 V) RDS(ON) = 300 mΩ(最大值) (@VGS = -10 V)
(3)符合 AEC-Q101 標準

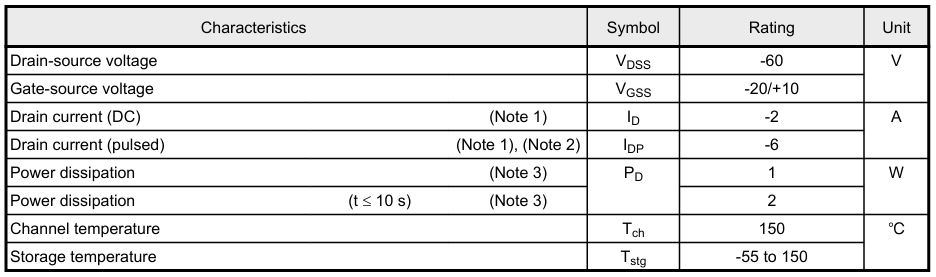

3.SSM3J356R絕對最大額定值 (注) (除非另有說明,否則 Ta = 25 )

注:在重負載下連續使用(例如施加高溫/電流/電壓和溫度的顯著變化等)可能會導致本產品的可靠性顯著下降,即使使用條件(即工作溫度/電流/電壓等)在絕對最大額定值范圍內。請在查看東芝半導體可靠性手冊(“處理注意事項”/“降額概念和方法”)和各個可靠性數據(即可靠性測試報告和估計故障率等)后設計適當的可靠性。

注 1:確保通道溫度不超過 150

注 2:重復評級;脈沖寬度受最高通道溫度限制。

注 3:安裝在 25.4 mm × 25.4 mm × 1.6 mm FR4 玻璃環氧樹脂板上的器件(銅焊盤:645 mm2)注:該晶體管對靜電放電敏感,應小心處理。注意:該器件中的 MOSFET 對靜電放電敏感。處理此設備時,應保護工作臺、操作員、烙鐵和其他物體免受防靜電放電。

注:通道到環境的熱阻 Rth(ch-a) 和漏極功率耗散 PD 根據電路板材料、電路板面積、電路板厚度和焊盤面積而變化。使用此設備時,請務必充分考慮散熱

4.SSM3J356R靜態特性(除非另有說明,否則 Ta= 25 )

注 1:如果在門和源之間施加反向偏置,該器件將進入 V(BR)DSX 模式。請注意,在此模式下,漏極擊穿電壓會降低。注 2:脈沖測量

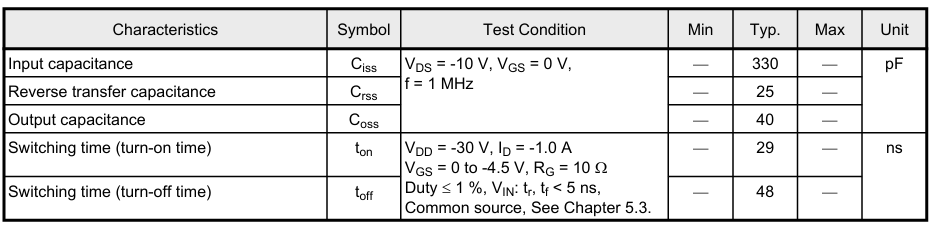

5.SSM3J356R動態特性(除非另有說明,Ta= 25 )

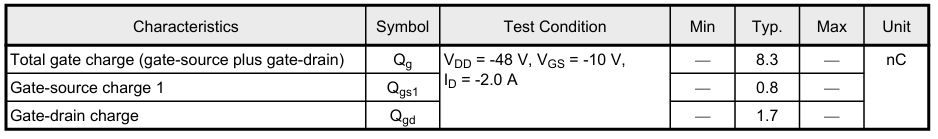

6.SSM3J356R柵極電荷特性(除非另有說明,Ta= 25 )

7.SSM3J356R源極-漏極特性(除非另有說明,Ta = 25 )
