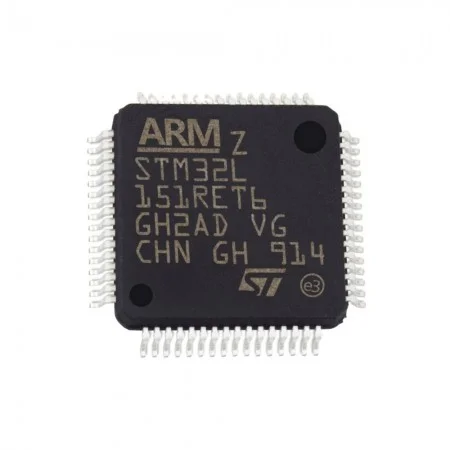

超低功耗STM32L151x6/8/B和STM32L152x6/8/B器件將通用串行總線（USB）的連接能力與運行頻率為32 MHz（33.3 DMIPS）的高性能ARM Cortex -M3 32位RISC內核、存儲器保護單元（MPU）、高速嵌入式存儲器（閃存高達128 KB，RAM高達16 KB）以及連接到兩條APB總線的各種增強型I/O和外設相結合。所有器件均提供1個12位ADC、2個DAC和2個超低功耗比較器、6個通用16位定時器和2個基本定時器，可用作時基。此外，STM32L151x6/8/B和STM32L152x6/8/B器件包含標準和高級通信接口：多達兩個I2C和SPI、三個USART和一個USB。STM32L151x6/8/B 和 STM32L152x6/8/B 器件提供多達 20 個電容式傳感通道，可輕松為任何應用添加觸摸傳感功能。它們還包括一個實時時鐘和一組在待機模式下保持供電的備份寄存器。最后，集成的LCD控制器（STM32L151x6/8/B器件除外）具有內置LCD電壓發生器，允許您驅動多達8個多路復用LCD，其對比度與電源電壓無關。超低功耗 STM32L151x6/8/B 和 STM32L152x6/8/B 器件采用帶 BOR 的 1.8 至 3.6 V 電源（斷電時低至 1.65 V）和 1.65 至 3.6 V 電源（不帶 BOR 選項）。該器件的溫度范圍為-40至+85 °C，在低功耗狀態下可擴展至105°C。一整套省電模式允許設計低功耗應用。
超低功耗平臺
1.65 V至3.6 V電源
溫度范圍：-40°C至85°C/105°C
0.3 μA 待機模式（3 個喚醒引腳）
0.9 μA 待機模式 + RTC
0.57 μA 停止模式（16 條喚醒線）
1.2 μA 停止模式 + RTC
9 μA 低功耗運行模式
214 μA/MHz 運行模式
10 nA 超低 I/O 泄漏
< 8 μs 喚醒時間
核心：ARM® Cortex® -M3 32位CPU
從 32 kHz 到 32 MHz（最大值）
1.25 DMIPS/MHz （Dhrystone 2.1）
內存保護單元
復位和供應管理
超安全、低功耗 BOR（欠壓復位），具有 5 個可選閾值
超低功耗 POR/PDR
可編程電壓檢測器（PVD）
時鐘源
1 至 24 MHz 晶體振蕩器
32 kHz振蕩器，用于RTC校準
高速內部 16 MHz 工廠調整 RC （+/- 1%）
內部低功耗 37 kHz RC
內部多速低功耗 65 kHz 至 4.2 MHz
用于 CPU 時鐘和 USB 的 PLL （48 MHz）
預編程引導加載程序
支持 USART
開發支持
支持串行線調試
支持JTAG和跟蹤
多達 83 個快速 I/O（73 個 I/O 5V 容限），全部可映射到 16 個外部中斷向量上
記憶
高達 128 KB 閃存，帶 ECC
高達 16 KB RAM
高達 4 KB 的真 EEPROM，帶 ECC
80 字節備份寄存器
LCD驅動器（STM32L151x/6/8/B器件除外），最多8x40段
支持對比度調整
支持閃爍模式
板載升壓轉換器
豐富的模擬外設（低至 1.8 V）
12 位 ADC：1 Msps，多達 24 個通道
12 位 DAC 2 通道，帶輸出緩沖器
2 個超低功耗比較器（窗口模式和喚醒功能）
DMA 控制器 7x 通道
8x 外設通信接口
1 個 USB 2.0（內部 48 MHz PLL）
3x USART（ISO 7816，IrDA）
2 個 SPI 16 Mbits/s
2 個 I2C （SMBus/PMBus）
10 個定時器：6 個 16 位，多達 4 個 IC/OC/PWM 通道，2 個 16 位基本定時器，2 個看門狗定時器（獨立和窗口）
多達 20 個電容式傳感通道，支持觸摸鍵、線性和旋轉觸摸傳感器
CRC 計算單元，96 位唯一 ID
