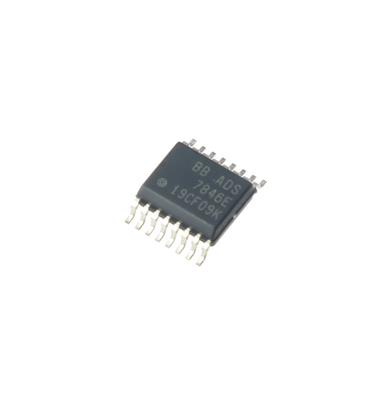

ADS7846E/2K5特性 ● 與 ADS7843 相同的引腳排列 ● 2.2V 至 5.25V 工作電壓源 ● 內部 2.5V 基準電壓源 ● 直接電池測量（0V 至 6V） ● 片上溫度測量 ● 觸摸壓力測量 ● QSPITM/SPITM 3 線接口 ● 自動關斷 ● TSSOP-16、SSOP-16、QFN-16 和 VFBGA-48 封裝

ADS7846E/2K5是行業標準 ADS7843 4 線觸摸屏控制器的下一代版本。ADS7846E/2K5與現有ADS7843 100% 引腳兼容，并插入同一插槽。這樣可以輕松地將當前應用程序升級到新版本。只需更改軟件即可利用直接電池測量、溫度測量和接觸壓力測量的附加功能。該ADS7846E/2K5還具有一個片內 2.5V 基準，可用于輔助輸入、電池監控和溫度測量模式。不使用時，基準電壓源也可以斷電，以節省功耗。內部基準可在低至 2.7V 的電源電壓下工作，同時監控 0V 至 6V 的電池電壓。< 0.75mW 的低功耗（典型值為 2.7V，基準電壓源關閉）、高速（高達 125kHz 的時鐘速率）和片上驅動器使該ADS7846E/2K5成為電池供電系統的理想選擇，例如帶有電阻式觸摸屏的個人數字助理 （PDA）、尋呼機、蜂窩電話和其他便攜式設備。該ADS7846采用小型 TSSOP-16、SSOP-16、QFN-16 和 VFBGA-48 封裝，額定溫度范圍為 –40°C 至 +85°C。

                   ADS7846E/2K5應用 ● 個人數字助理 ● 便攜式儀器 ● 銷售點終端 ● 尋呼機 ● 觸摸屏顯示器 ● 手機
